1）門構架上端使用鋼芯鋁絞線連接,一端用并溝線夾與OPGW光纜連接,另一端用鋁鼻子壓接后再用金屬螺栓與接地體進行連接固定。

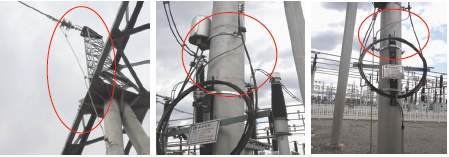

2）在余纜架前用鋼芯鋁絞線進行連接,其中一端用并溝線夾與OPGW光纜連接,另一端用并溝線夾與鋼芯鋁導線接地連接固定。鋼管桿余纜架前接地如圖4所示。

圖4 鋼管桿余纜架前接地Fig.4 Pre-grounding method of steel pipe rod residual cable frame

2.2.3 鐵塔OPGW光纜三點接地做法

1）門構架上端使用鋼芯鋁絞線連接,一端用并溝線夾與OPGW光纜連接,另一端用鋁鼻子壓接后再用金屬螺栓與接地體進行連接固定。

2）在余纜架前用鋼芯鋁絞線進行連接,其中一端用并溝線夾與OPGW光纜連接,另一端用鋁鼻子壓接后再用金屬螺栓與鐵塔進行連接固定。

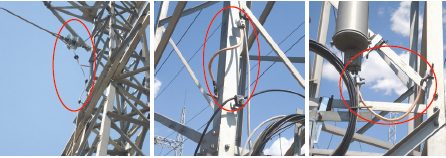

3）用鋼芯鋁絞線在余纜架與接續盒之間進行連接,其中一端用并溝線夾與OPGW光纜連接固定,另一端用鋁鼻子壓接后再用金屬螺栓與鐵塔進行連接固定。鐵塔余纜架與接續盒之間接地如圖5
所示。

圖5 鐵塔余纜架與接續盒之間接地Fig.5 Grounding between the cable frame and the continuation box of the tower

2.3 自行研制金具

結合實際需要,現場采用的施工材料自行研制,涉及抱箍、絕緣橡膠、尼龍螺栓、鋼芯鋁絞線及絕緣線夾等。自行研制的金具如圖6所示。

圖6 自行研制的金具Fig.6 Self-developed hardware

 3 改造工作存在的問題及改進方向

3.1 存在的問題

1）溝通協調難度大。由于涉及的部門較多,信通、送電、變電、配電、輸電等部門之間的協調難度大,溝通解決問題的渠道需要拓寬,施工中存在各專業部門間業務互相不了解的情況,導致工作效率不理想。

2）沒有具體的書面評估標準。220 kV變電站OPGW光纜引下三點接地帶電作業施工改造工程,是針對通信系統運行維護中出現的問題提出的^[11-12],此問題的解決是工作人員結合工作實際而進行的,在評估方面還沒有具體的書面標準。

3.2 改進方向

1）三點接地工作帶電作業方法和效率有待提高^[13];

2）三點接地工作設備選材還在摸索階段,使用材料的壽命還需要進一步觀察和改進;

3）施工工藝需制定統一的標準;

4）新建220 kV變電站內OPGW光纜三點接地施工與國家電網公司下發的OPGW光纜三點接地標準不一致,需由工程管理部門在可研設計階段提前依據OPGW光纜三點接地及光纜雙溝道建設標準一并完成設計,需由信通分公司整理220 kV線路OPGW光纜三點接地施工標準^[14-15],由工程管理部門下發給相關施工單位,并加強現場施工監督,確保工程施工質量。

 4 結語

在220 kV變電站OPGW光纜引下三點接地改造工程中,國網遼寧朝陽供電公司創新性地提出了 “三四五六”工作方案,在領導重視、協調多部門參與、帶電作業、結合實際自行研制金具等大背景下,僅用3個月就完成了OPGW光纜引下三點接地改造工作,大大提高了工作效率,本文方案可在全省范圍內推廣,也可以推廣至220 kV以上電壓等級變電站,具有一定的參考價值。
