亞坦新能作為專業的光伏生產商，每天都需要為業主解答他們的疑慮。最常聽到的，莫過于什么是光伏自發自用?亞坦新能用兩張圖就能為大家答疑解惑。

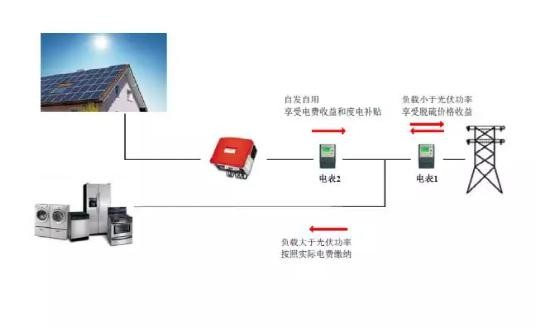

第一張圖——自發自用的接線方式

原理線框圖

我們看到實際在光伏系統接入過程中我們一共有2塊電表，其中電表1是原有家庭電表更換后的雙向電表，增加了雙向計量功能，電表2是新增加的光伏計量表，可以計量每一度光伏系統的發電量。

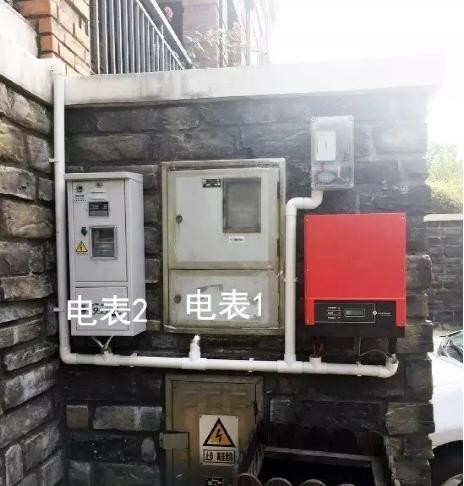

實景圖

光伏系統的兩種工作狀態，對于收益計算也有不同。

一、光伏發電功率大于家庭負載使用功率

此時，光伏系統電量通過電表2計量，電量除了滿足家庭使用，多余的電量還會通過電表1上傳給電網。

此時客戶收益計算方式為

國家補貼*電表2讀數+脫硫電價*電表1讀數+用戶電價*(電表2-電表1)

二、光伏發電系統功率小于家庭負載使用功率題

此時，光伏系統電量通過電表2計量，電量除了滿足家庭使用，不再給電網上傳電量。

此時客戶收益計算方式為：國家補貼*電表2讀數+用戶電價*(電表2-電表1)

總結

由于用戶側的電價遠高于銷售電力公司的脫硫電價，例如，上海第三階梯用戶側電價為0.977元，而反送電網的脫硫電價只有0.40元左右，所以，光伏系統的自發自用比例越高，用戶的收益率越大。

第二張圖——能量流動方向

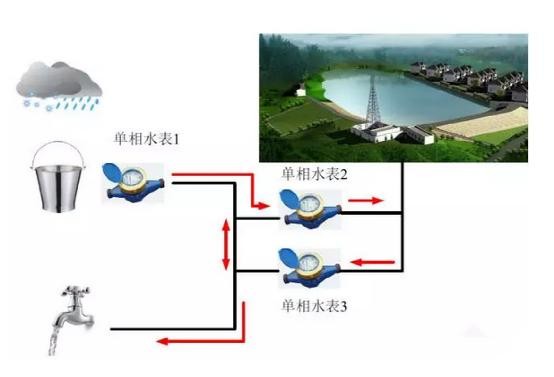

很多朋友對電能的流向并不了解，我們特意畫了一張把電能換為水的圖，更直觀的表達能量的流向。

能量流向示意圖

當用戶側使用電能的時候，用戶的光伏能量會優先被自身消耗，消耗不掉就會反送給高級電網，而光伏能量不足時會由電網補充能量給用戶側負載。

由于一個電流源性質，這種方式即利用了原有的電力傳輸線路，又可以減少電網的復核，減少了傳統電廠的產出，因而間接減少了石化能源的消耗。

經過這兩張圖，大家對于光伏自發自用的原理，可還有疑問?
