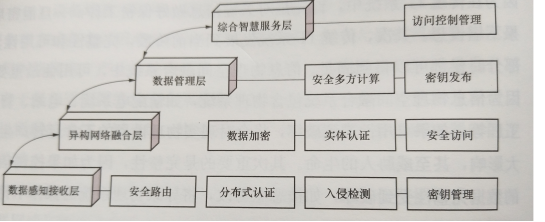

如圖5-28所示，能源互聯網信息物理空間融合系統的安全架構從底向上(從物理世界到信息世界)，分別為數據感知接收層、異構網絡融合層、數據管理層、綜合智慧服務層。

圖5-28能源互聯網信息物理空間融合系統的安全架構

1、數據感知接收層

信息物理融合系統的物理層感知設備從其周圍物理環境中感知數據，如RFID標簽、智能手機、智能電能表、智能插座、分布式能源監測傳感器、執行器、標量傳感器、多媒體傳感器等。數據感知接收層可以使用輕量級的密巧管理算法、安全路由、入侵檢測算法和認證機制來應對潛在的安全威脅。

2、異構網絡融合層

異構網絡融合層主要是為了解決異構網元的互聯互通問題，而該層的核心網絡(又稱信息物理融合網絡)可能為物聯網或者下一代互聯網。其中，網元的潛在互聯方式主要包括藍牙WIFI、Zigbee、Wimax、4G、衛星等通信模式。該層可使用數據加密、實體認證、安全訪問等機制來保護從底層傳輸來的從物理世界獲取的數據隱私。

3、數據管理層

數據管理層通常包括數據中心、目錄管理服務器、REST服務器等，可使用基于SMC(securemultipartycomputation)的密鑰發布機制來應對潛在的安全威脅。

4、綜合智慧服務層

綜合智慧服務層是信息物理空間融合系統面向用戶的終端界面，如家庭能源管理、分布式能源在線監測、互聯網售電平臺等，可使用輕量級的訪問控制模型機制來應對認證、機密性和新鮮度的安全問題。
