在我國的的低壓配電網中，大都是TN配電系統，它有三個分支系統，既：TN-S、TN-C-S和TN-C系統。

TN系統圖

供電部門在共用變壓器的配電網里面最為普片的做法就是TN-C-S系統的供電方式：既線路中的PEN線（保護接零）可以共用，也可以單獨做PE線（保護接地）。

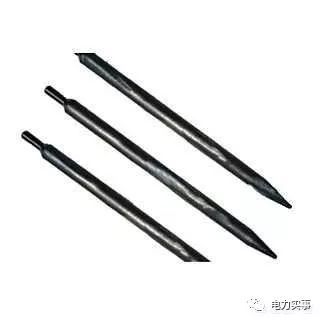

接地極

在農村電網里，沒有保護地線怎么接入保護地線呢？這里面要分三種情況去處理，下面我來具體講解一下：

一、新建房屋，如果是采用鋼筋混凝土結構的樓房，在挖好地基時，在房屋的四角構造柱的下方打入60*60*2500的鍍鋅角鐵做接地極，然后用電焊機把四個接地極與主鋼筋可靠連接起來，并在入戶線處預留一個接線位，好于供電部門的入戶的零線做連接，并引出接地保護線——PE線。（這個接地極一定要和三相四線的零線做電氣連接，并且用銅芯線不能夠少于10平方）。同時這個接地極也是可以作為綜合接地極使用，可以用來做樓房的防雷接地極使用。

二、不是新建房屋或者不是鋼筋混凝土結構的新建房屋，那么我們只能夠人工接地極。如果房屋周圍土壤比較潮濕，用1-2根60*60*2500的鍍鋅角鐵打入地下，并把它們用鍍鋅圓鋼或者扁鐵可靠焊接起來，并于三相四線的零線做電氣連接，在引出保護地線——PE。

三、房屋四周土壤干燥，電阻率高，這個時候需要外引做接地極或者接地網，也可以化學方法處理，這種方法處理比較復雜，不是普通人員可以處理，需要專業人士用儀器才能夠做出方案的，這里我就不講述了。

（來源：電力實事）
