變電所智能監測設備運行信息的集中采集和發布

2013-12-12 10:48:40 電力信息化　點擊量：評論 (0)

摘要：運用先進的嵌入式開發和軟件開發技術，建立統一開放的變電所設備運行數據集中采集、傳輸和處理平臺，將具有應答型數據上傳功能的設備接入該平臺，采集實時運行數據，通過現有網絡資源，集中傳輸?shù)骄侄?

著技術飛速發展，變電站很多帶以太網網絡接口的智能監測設備被采用。采用NAT技術，連接在信息采集儀設備內部的智能以太網絡設備就可以重復利用IP地址，解決變電所網絡IP地址不夠的問題。

2 主要技術

2.1 透明轉發

協議透明轉發技術是指數據傳輸過程中，原數據包不被解釋和改變而進行的轉發，轉發設備僅僅實現數據的傳輸功能。本系統中，設備的實時數據在現場不進行協議和規約解釋，而是經過兩次封裝，最終包裝成TCP/IP包，通過供電廣域網發送到局端數據中心。

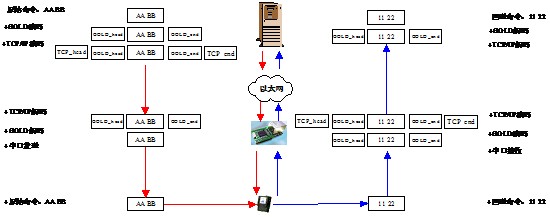

圖3 透明轉發示意圖

2.2 串口設備可靠性保證

將信息采集儀的RS485串行通訊口駁接多種智能通訊終端設備，構成了RS485通訊總線。在實施中，為了提高設備通訊的可靠性，注意設備之間信號的隔離和抗干擾，以及抗雷擊等大信號的沖擊。如圖所示，在每個設備接入總線的端口增加光電信號隔離裝置，解決不同設備通訊信號地電位不同的問題；同時對于從戶外經過的RS485通訊線路加裝雷擊保護電路，減少大信號沖擊對通訊線路的損壞。

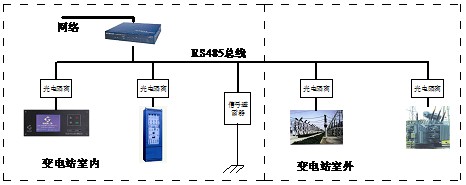

圖4 串口設備光電隔離總線

3 后期展望

 系統為具有應答型智能監測設備，提供了統一的接入平臺，統一的通道。其他應用系統（如電能量管理、高壓設備絕緣檢測管理等）可以從實時數據庫中獲得變電所設備運行的實時數據，這樣節省了采集設備和通道的投資；

 通過對實時數據庫的歷史數據進行深入綜合分析，可以對設備可能的事故提出預警，對設備檢修和設備管理工作起到一定的指導作用；

 將本系統實時數據庫中變電所設備運行實時數據和調度SCADA數據進一步整合，在供電管理網（MIS網）中建立一個電網系統運行數據中心，統一對外發布當前和歷史電網運行數據，為其它應用系統的開發應用提供有效的數據平臺。

4 結語

變電所設備運行信息采集系統在網絡化集中監測方面取得了很好的成效，在江蘇南通市兩個變電所的試運行情況表明，系統硬件部分現場安裝維護簡便，擴展性好；軟件結構開放，信息發布靈活直觀，具有一定分析功能，提供了比較完備可靠的解決方案。為變電所設備運行信息提供了一個很好的統一采集、統一處理的平臺。

參考文獻：

[1] 張永健，電網監控與調度自動化，北京，中國電力出版社 2004

ZHANGYong-jian,Electrical net monitoring and scheduleing automation, Beijing ,China Electric Power Press 2004

[2] WONDERWARE 公司，IndustrialSQL 8.0產品手冊

Wonderware Corp., Guide of IndustrialSQL 8.0
