基于網格計算的電力系統分布式監控的實現

2013-11-25 09:23:29 電力信息化　點擊量：評論 (0)

摘要：本文提出一種基于網格計算的電力系統監控的基礎平臺。該平臺很好地利用了網格計算的分布式信息處理能力來處理廣域電力系統的監控問題。設備終端的數據采集計算設備被虛擬化為各種異構數據庫。網格節點內部

obus網格平臺模塊包含3個系統功能模塊，分別是條件查詢服務模塊、觸發器事件服務模塊和靜態設備數多線程查找服務模塊。該服務器同時提供Web Portal服務，終端用戶和應用程序可以通過Web接口訪問和查看網格上的數據。前面提到對數據需要進行三個層次的虛擬化。其中數據的虛擬化，主要采用元數據來表達，并通過本地數據管理服務負責向外部請求解釋數據的含義；文件系統的虛擬化，主要通過目錄服務(LDAP)來實現數據文件或數據庫在廣域環境下的訪問；存儲介質的虛擬化主要通過采用當?shù)財?shù)據驅動(JDBC和ODBC)配合當?shù)財?shù)據語義解析器來實現異構數據的訪問。

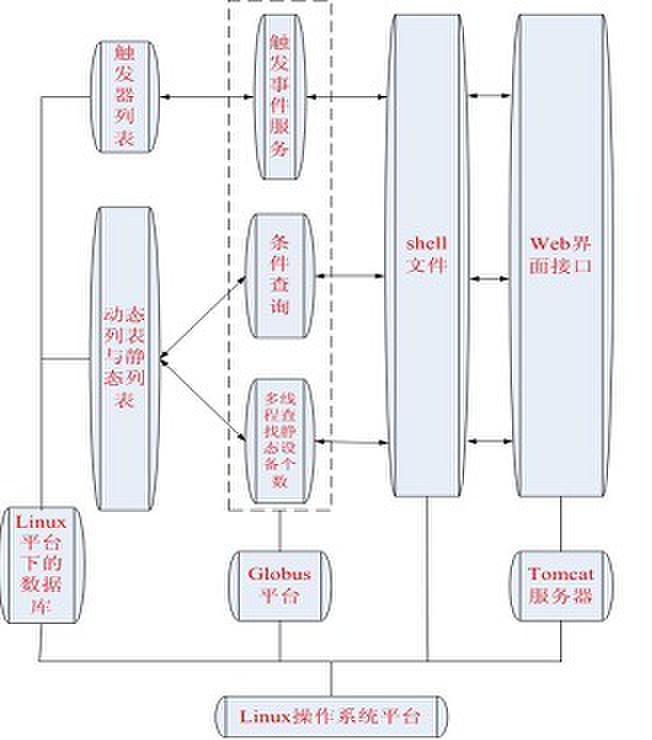

圖 7 虛擬數據庫總體結構設計

同時，系統還提供了動態事件監視器，該功能模塊監視數據的變化和系統內設備狀態的變化，并給每一個事件給定一定的級別，用戶可以選擇性地在動態事件簿中顯示系統內的變化（如設備的狀態、操作員添加記錄等等）。數據發生變化后，通知應用程序自動更新。最后，在Linux環境下搭建Tomcat服務器，采用JBuilder工具設計開發jsp格式的Web界面。系統的各功能模塊掛載在Globus下，形成一個獨立的服務。

3.5. 運行與測試結果

為了測試該系統的運行性能，我們搭建了如圖 8所示的測試平臺。它主要由實驗室內部的高性能計算節點（模擬實際運行中的數據服務器）。實驗室共采用了4臺這樣的高性能計算節點。該高性能計算節點接收數據采集模塊送來的數據，將其導入數據庫存放。同時，某電力企業為我們開通了一個其運行數據庫的端口，可以通過廣域網訪問。在實際測試過程，我們也嘗試將其中的計算節點放置在不同的網關范圍內，模擬廣域網的運行情況，得到了基本相似的運行性能。圖 9所示為一動態監視設備運行狀況的界面。

對于監控而言，系統對該項目中數據種類進行了劃分。主要需要區分靜態數據和動態數據。提供的電力系統監控數據種類如下：

 設備數據，包括設備的性能參數和運行狀態

 運行數據，即實際的測量數據

 生產管理數據，包括部門的人事數據、庫存數據等

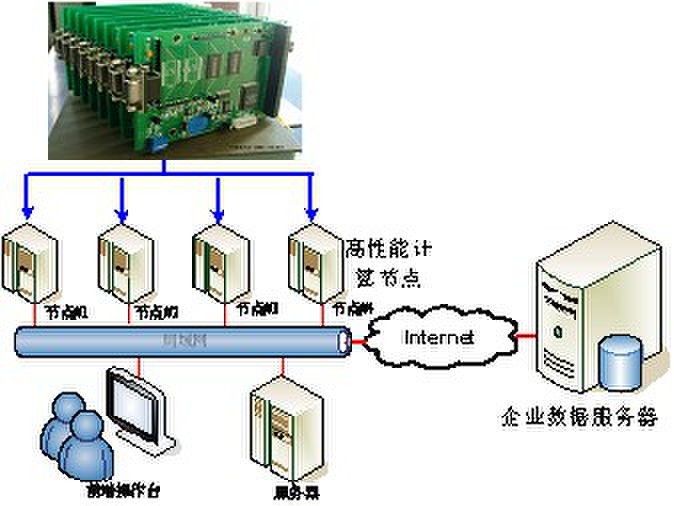

圖 8 測試平臺

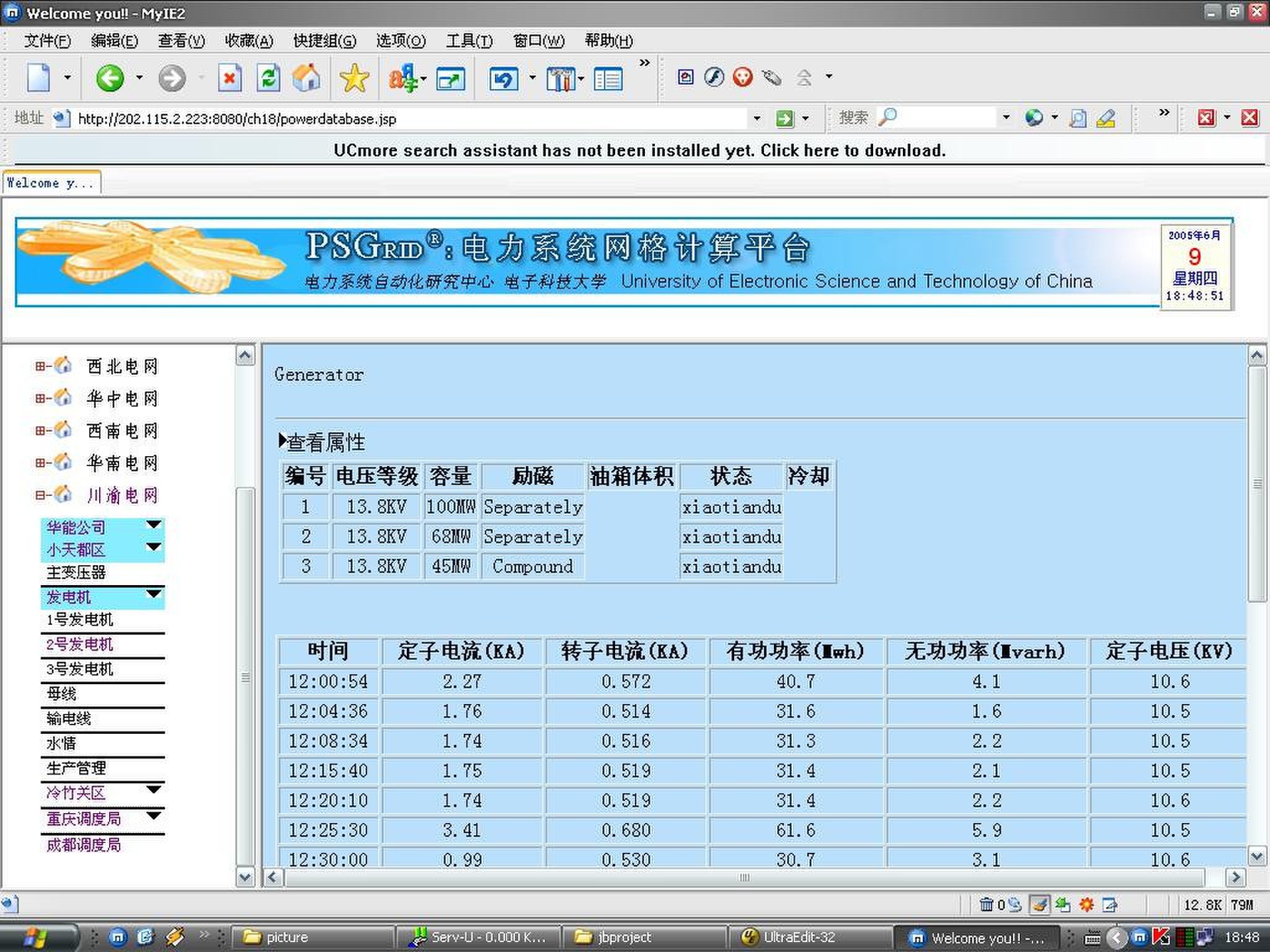

圖 9 設備運行數據動態顯示

4. 結論與展望

網格計算通常被認為是一種構造“便宜的”、能夠處理異構和分布計算的“超級計算”手段。因此，網格計算為現代電力系統提供了一個理想的解決方案。考慮到更大規模電力系統追求更高的經濟性、安全性和魯棒性，以及不斷增加的平臺體系之間的互
