4　仿真驗證

利用MATLAB　7.1建立了單臺并網逆變器模型，線路阻抗與逆變器輸出阻抗呈阻性，逆變器的控制參數如前所述。

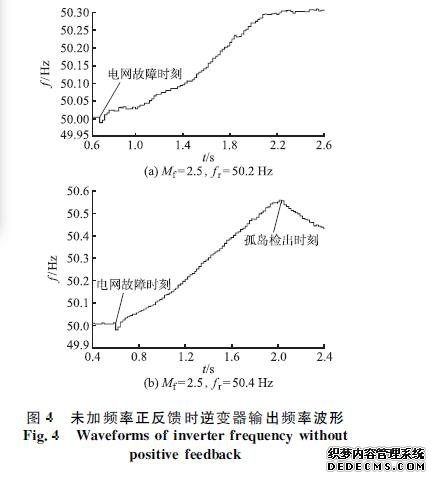

圖4(a)給出了當R=16.65Ω，L=0.022　3H，C=451μF，Mf=2.5，fr=50.2Hz時，未加頻率正反饋的逆變器在電網故障后的頻率變化曲線。因?yàn)樨?fù)載的諧振頻率位于圖2所示2條漸近線中間，所以此時僅采用式(2)所示控制策略不能有效檢測出孤島的發生。圖4(b)給出了當R=16.65Ω，L=0.022　3H，C=448μF，Mf=2.5，fr=50.4Hz時，未加頻率正反饋的逆變器在電網故障后的頻率變化曲線。因?yàn)樨?fù)載的諧振頻率位于圖2所示2條漸近線以外，所以此時采用式(2)所示控制策略能有效檢測出孤島的發生。這與對圖2的分析結果一致。

圖5給出了當R=16.65Ω，L=0.022　3H，C=451μF，Mf=2.5，fr=50.2Hz時，施加頻率正反饋的逆變器在電網故障后的參數變化曲線。
